Light Duty Side Entry Rührwerke
Typen: Magitator (JM), JDRW
Die Rührwerke für Seiteneinbau (Side Entry) für leichte Beanspruchung sind idealerweise geeignet für Anwendungen, bei denen beispielweise Milchprodukte homogen gehalten, Pflanzenöle oder Fruchtsäfte gelagert werden sollen oder für die Abwasseraufbereitung.
Folgende Merkmale kennzeichnen diese Anwendungen:
- Direktantrieb
- Flüssigkeiten, die leicht vermischt oder homogen gehalten werden können
- Kleine Behältervolumina bis circa 500 m3
- Flüssigkeiten mit geringer Viskosität
- Niederdruckbehälter
| Light Duty Side Entry Rührwerke |
|
|---|---|
| Motorleistung | 0.25 kW – 15 kW |
| Materialien | Edelstahl 1.4301, 1.4404, Normalstahl, Duplex (Super), Hastelloy C4 oder C2000, Titan Grade 2 oder 7 |
| Beschichtungen | C3, C4, C5 of C5M |
| Oberflächenberührte Teile | Geschliffen bis Ra < 0,4 µm, handpoliert bis <0,2 μm oder elektropoliert, Gummi-, PTFE- oder HALAR-beschichtet |
| Explosionsschutz (ATEX) | Ex Zone 0, 1 oder 2 für Gas, 21 oder 22 für Staub oder Nicht-Ex Ausführung |
| Zubehör | Keilriemen- oder Getriebeantrieb (alle Fabrikate), alle Arten von Dichtungssystemen, sterile Ausführungen, angepasste Flansche an Behälter |
Magitator (JM) Rührwerke – Magnetrührer
Der Magitator von Jongia verfügt über ein einzigartiges Design in Bezug auf Langlebigkeit und Hygiene, das die strengsten CIP- und SIP-Anforderungen gemäß EHEDG und FDA/EC1935:2004 erfüllt. Der Magitator kann in hermetisch geschlossenen Behältern oder Systemen ohne komplizierte rotierende Wellenabdichtung eingesetzt werden und ist praktisch wartungsfrei. Die offene Konstruktion des Mischkopfes gewährleistet einen optimalen Durchfluss und dadurch eine gute Reinigung und effizientes Mischen.
Diese Rührwerkskonstruktion, die mit einem Drehmoment von ca. 90 Nm arbeitet, eignet sich hervorragend zum Mischen verschiedener Flüssigkeiten mit einer maximalen Viskosität von ca. 800 mPas.
Anwendungen

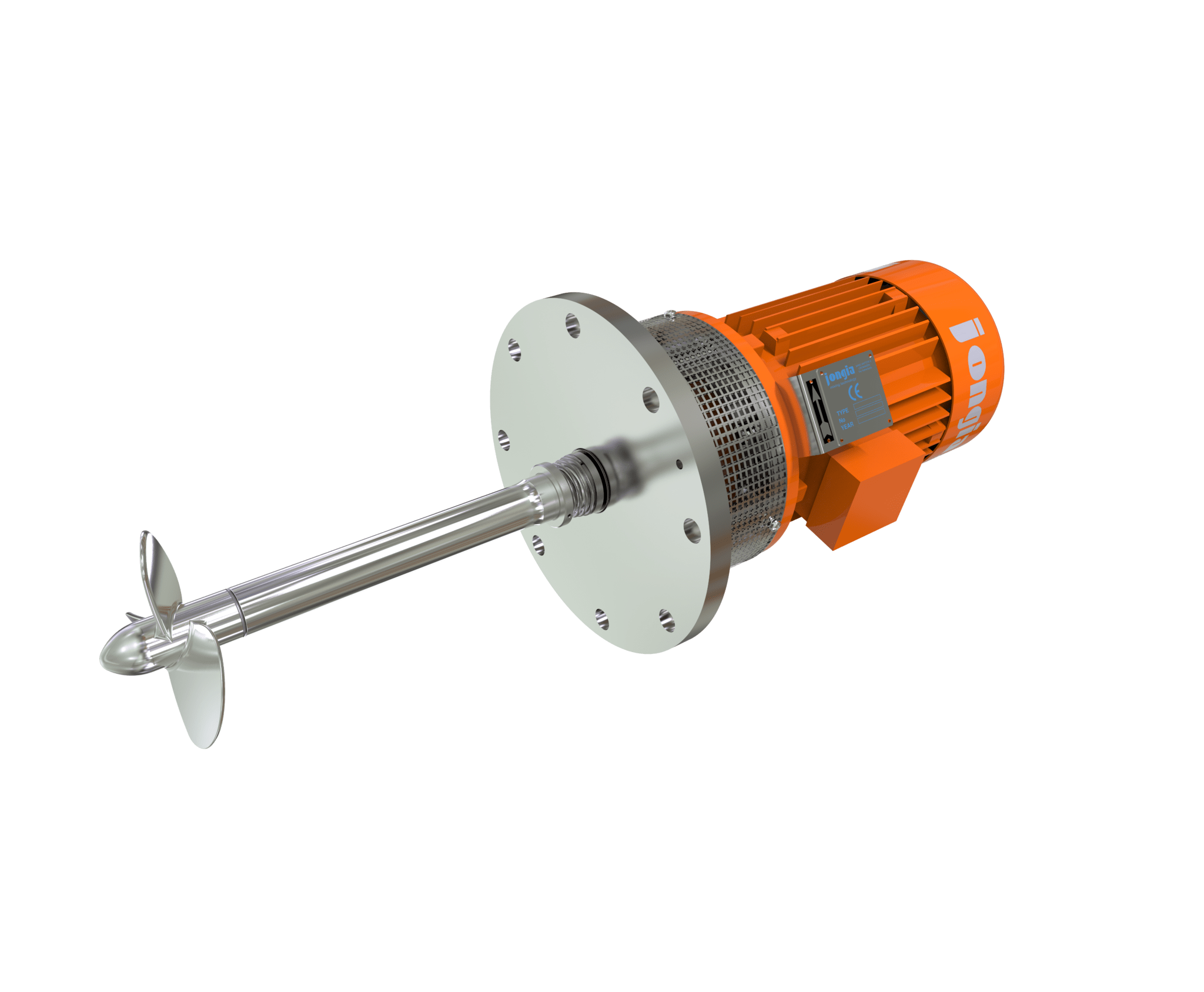

JDRW Rührwerke
Das Side-Entry Rührwerk vom Typ JDRW mit Direktantrieb ist besonders für die Montage in der Behälterwand geeignet. Die Rührerwelle ist direkt in der Hohlwelle des Antriebmotors montiert. Dadurch ergibt sich ein geradliniges und sehr leistungsfähiges Rührsystem. Dank der Flanschkonstruktion ist die Montage einfach auszuführen. Je nach Medium ist das Rührwerk mit einer einfachen oder doppelten Gleitringdichtung mit Sperrflüssigkeitssystem ausgestattet. Durch die sehr kompakte Bauweise kann der Mischer nahe am Behälterboden platziert werden. Das Side-Entry Rührwerk hat aufgrund der Betriebsdrehzahl von 750 U/min eine große Förderkapazität, bei geringem Eintrag von Scherkräften und ist daher hervorragend für größere Tanks geeignet. Für Sanitäranwendungen stehen spezielle, leicht zu reinigende Dichtungen zur Verfügung.
Das JDRW Rührwerk eignet sich hervorragend für leichte bis mittlere Anwendungen mit niedrigen Viskositäten.
Anwendungen
